一、主要技术性能：
1. 输入信号：接收PLC的输出编码信号。BCD码直接输入
2适用PLC：所有PLC；
3.显示范围：0000 ～9999
4.字高(1.5寸)
5.面板尺寸160×80mm，开孔尺寸152×76mm，外形尺寸160×80×120，
6.12～24V供电（可选）
7.手动设置小数点
8.锁存功能：LE高电平锁存
9．使用环境：环境温度：－10℃～+50℃； 环境湿度：10～90％相对湿度；
10．安装方式：标准卡入式
11．接线方式：后面板28线端子排
二、安装使用：
1. 先用随机器附带的卡子将仪表固定在机箱面板上。
2. 按后面板接线图连接电源及各位BCD码连线。
3. a1,b1,c1,d1对应于4位数码管最高位BCD输入。
4. a4,b4,c4,d4对应于4位数码管最低位BCD输入。
1. 输入信号：接收PLC的输出编码信号。BCD码直接输入
2适用PLC：所有PLC；
3.显示范围：0000 ～9999
4.字高(1.5寸)
5.面板尺寸160×80mm，开孔尺寸152×76mm，外形尺寸160×80×120，
6.12～24V供电（可选）
7.手动设置小数点
8.锁存功能：LE高电平锁存
9．使用环境：环境温度：－10℃～+50℃； 环境湿度：10～90％相对湿度；
10．安装方式：标准卡入式
11．接线方式：后面板28线端子排
二、安装使用：
1. 先用随机器附带的卡子将仪表固定在机箱面板上。
2. 按后面板接线图连接电源及各位BCD码连线。
3. a1,b1,c1,d1对应于4位数码管最高位BCD输入。
4. a4,b4,c4,d4对应于4位数码管最低位BCD输入。

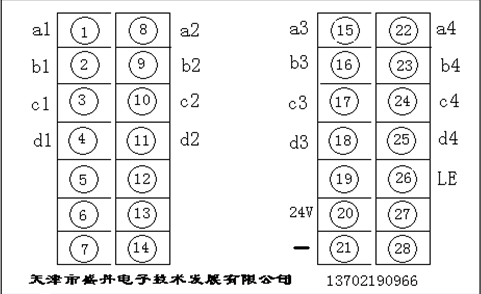

三、后面板接线图：
